Conservatoire national des arts et métiers
Architectures des systèmes informatiques
CHAPITRE 11
Types de communications, topologies de connexion, SIMD, MIMD
Année 2002-2003

Suite N°2...

11.5 LES SYSTÈMES À MÉMOIRE COMMUNE, COMMUNICATION TEMPORELLE

Les expressions suivantes sont à peu près synonymes.

• architectures à mémoire commune ou
• architectures à mémoire partagée (shared memory) ou
• multiprocesseurs à couplage fort (tightly coupled) ou
• multiprocesseurs symétriques (symmetric multiprocessors).

Ces machines sont des collections de processeurs complets à l'exception éventuelle des entrées et sorties. Dans le modèle de principe, la communication entre eux est faite par le moyen temporel de l'écriture et la lecture des mots de mémoire. Il n'y a pas de liens d'échange spatial entre processeurs.

Ces multiprocesseurs sont en quelque sorte la concrétisation matérielle de la multi programmation sur monoprocesseur apparue dans les années 1960 et de la programmation par miniprocessus ou processus légers (wheightlighted process ou threads) plus récente. Dans ces modes de programmation, les processus utilisent concurremment la mémoire centrale unique, sous les réserves de la protection mutuelle de leurs zones de programmes et de données; il y a usage de mémoire commune avec des règles d'exclusion. Le multiprocesseur à mémoire commune fournit plusieurs processeurs aux processus, lourds ou légers. Ceci explique deux faits.

• Les systèmes d'exploitation ordinaires, Unix, Windows NT et autres gèrent ces multiprocesseurs au moyen de verrous pour interdire les mises à jour concurrentes des mots de mémoire dans les zones communes. La charge de travail est répartie par analyse de la file d'attente des programmes prêts à l'exécution et l'un d'eux est élu un selon le critère en vigueur.
• Leur programmation est pratiquement la programmation séquentielle. La différence porte sur l'efficacité. Au mieux le programme est éclaté en processus, meilleure est la performance.

Vocabulaire :

Tous les processeurs ont accès par un adressage uniforme nommé UMA (uniform memory access) à :

• toute la mémoire, communauté totale;
• une partie de la mémoire, communauté partielle et récuproquement partage partiel.

Les caractères symétrique et asymétrique sont parfois utilisés dans un sens tout à fait différent :

• dans un multiprocesseur symétrique, tout processeur peut exécuter indifféremment le système d'exploitation ou des programmes d'utilisateurs;
• dans un multiprocesseur asymétrique, les processeurs ont des fonctions spécialisées, différentes de l'un à l'autre

• couplage faible (loosely coupled processors) et couplage fort (tightly coupled processors). Ce couplage veut caractériser l'interdépendance des processus et par conséquence celle des processeurs. Les MIMD à messages et les grappes sont dits à couplage faible. Les MIMD à mémoire commune sont dits à couplage fort. On verra quelques différences en matière de couplages dans les DSP.
• grain fin (fine grain) et gros grain (coarse grain). Ces mots qualifient le découpage du programme en processus, découpage fin pour le premier (processus de quelques dizaines d'instructions par exemple), opposé à gros grain (plusieurs centaines d'instructions).

11.5.1 Mise en commun logique totale

La mémoire est mise en commun dans le sens où elle est unique et accessible au moins potentiellement dans sa totalité à tous les processeurs qui la désignent tous de la même façon. Un mot de mémoire a une seule adresse. Tant que les multiprocesseurs seront faits avec des processeurs du commerce qui ont tous aujourd'hui un cache intégré et donc privé, ce cas restera ce qu'il est devenu: un cas d'école. On verra plus loin l'incidence des caches.

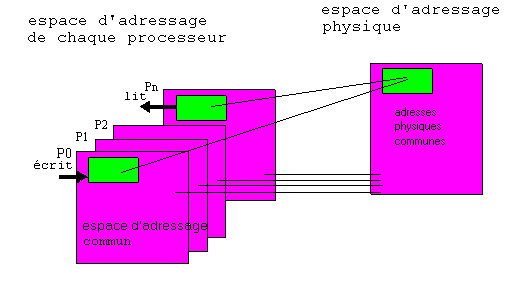

Le schéma de principe est figuré ci-dessous : Mémoire commune, accès uniforme, système symétrique.

Réalisations :

Le moyen d'accès à la mémoire est quelconque, ce peut être un bus ou un commutateur. La mémoire unique du modèle peut être une mémoire unique en réalisation.


L'architecture la plus simple est à base de bus.	La mémoire peut être formée de bancs avec ou sans entrelacement.

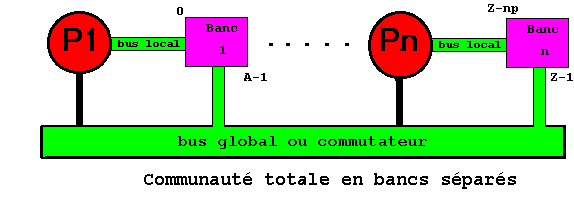

La mémoire peut être placée par bancs séparés auprès de chaque processeur qui, selon l'adresse émise, recevront la donnée du banc qui leur est attaché ou d'un autre. Un exemple est la répartition de la mémoire en bancs, attachés chacun à un processeur. L'ensemble des bancs conserve un adressage unique de 0 à Z-1. Le banc du premier processeur a les adresses 0 à A-1, le banc du second a les adresses de A à B-1, etc. Chaque processeur adresse donc uniformément la totalité de la mémoire, le système est logiquement symétrique. L'accès au banc local se fait par le bus du processeur, l'accès à un autre banc nécessite un moyen supplémentaire bus ou réseau. Le système est physiquement asymétrique, logiquement symétrique.

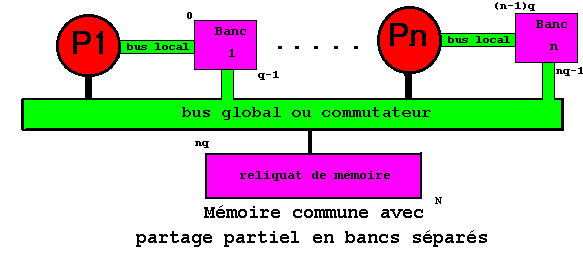

Elle peut encore être partiellement sous la forme des bancs séparés ci-dessus et pour le reste être une mémoire physiquement commune. Le système est physiquement asymétrique, logiquement symétrique.

Elle peut enfin avoir tous ses bancs physiquement séparés tout en restant adressables uniformément. Le système est physiquement asymétrique, logiquement symétrique.

11.5.2 Mise en commun logique partielle ou partage logique partiel

La communauté n'est plus totale, mise en commun sans restriction de la totalité de la mémoire.
Les éléments de mémoire sont alors en partie logiquement distincts.

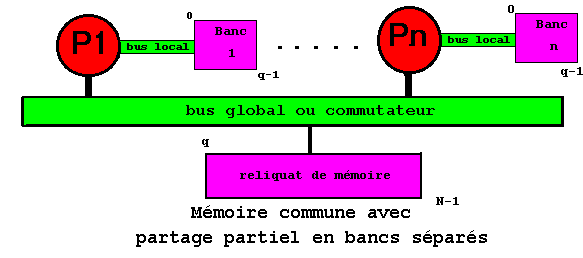

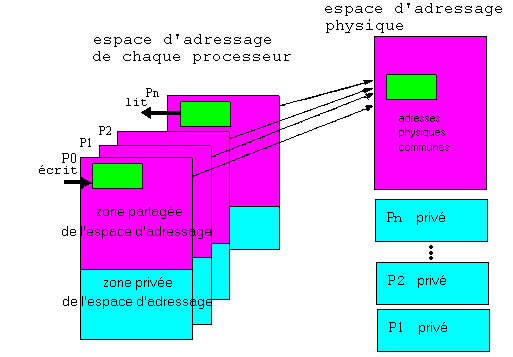

Les processeurs ont en propre un banc de mémoire qu'ils numérotent en général tous de la même façon, par exemple de 0 à p-1, une mémoire commune est quant à elle adressée de p à N selon la figure ci-dessous. Le système est physiquement asymétrique, logiquement asymétrique.

Ce modèle est connu et utilisé sous le nom machine à accès aléatoire parallèle ou PRAM (parallel random access machine).

11.5.3 Et quand il n'y a plus de communauté

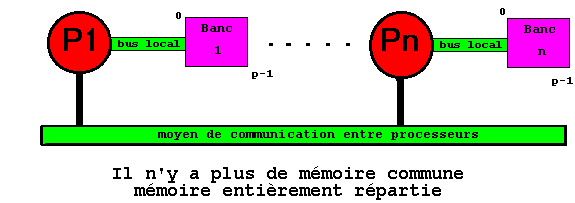

Si l'on pousse le cheminement au bout, savoir qu'il n'y a plus de partie commune, on retrouve le multiprocesseur à passage de messages. Le système est physiquement asymétrique, logiquement asymétrique.

Les mécanismes usuels incluent tous des caches. Ils sont décrits dans les alinéas suivants. Les techniques de caches et la question de la cohérence des caches sont examinées dans le § 11.7. Ces notions sont semblables à celles qui existent déjà dans une machine monotâche dès lors qu'un canal ADM peut être amené à lire un mot dont la valeur mise à jour est encore en attente d'écriture dans le cache du processeur.

Retour sur le vocabulaire

L'attention du lecteur est à nouveau attirée sur deux glissements de sens dans l'usage commun :

• la mémoire est dite partagée quand elle est mise en commun;
• la mémoire est dite répartie quand elle est partagée.
