Conservatoire national des arts et métiers
Architectures des systèmes informatiques
CHAPITRE 13
Les processeurs de traitement du signal
Année 2002-2003

Suite N°1...

13.4. LES PROCESSEURS POUR LE TRAITEMENT DU SIGNAL

Rappelons que les processeurs ont trois grands marchés d'emploi :

(1) la manipulation de données comme le traitement de texte et la gestion des bases de données
d'une part représentée par le déplacement A -> B et la condition Si A=B Alors...

(2) le calcul au sens arithmétique du terme, utilisé en sciences, en ingénierie et en traitement du signal représenté par l'addition C=B+A et la multiplication C=B*A.

(3) les calculs qui relèvent de l'algèbre linéaire.

Tous les processeurs sont capables des trois mais il serait très coûteux de rendre chacun optimal pour les trois. Les processeurs généraux sont optimisés pour le premier type de travaux, les DSP pour le second type, les machines SIMD pour le troisième.

Les DSP sont produits en très grand nombre. Leur marché mondial était estimé à 18 milliards de francs en 1997 en croissance de plus de 20% par an. Il est majoritairement celui de la téléphonie, des modems et la commande des têtes de disques d'ordinateurs plus que celui de la commande industrielle.

Ils ont des caractéristiques d'usage différentes de celles des autres processeurs.

• l'on tend à leur faire exécuter un seul programme; les lourdeurs des systèmes d'exploitation sont ainsi évitées;
• leur interface homme machine est réduit au minimum pendant l'exploitation;
• leurs données sont le plus souvent du type flux continu;
• les calculs sont faits le plus souvent en virgule fixe et non flottante.

• de plus en plus un cache de type Harvard pour l'opération la plus fréquente de multiplication-accumulation faite en une instruction sur deux opérandes; les deux caches contiennent l'un des données, l'autre les instructions et des données. Un bonne alimentation de ces deux caches est faite par deux bus. Chacun avec 32 bits de données et 32 bits d'adresses fera un total de 128 broches (au moins) sur la puce;
• des registres à décalage rapide (registres à barillet ou barrel shifters), dans lesquels on peut faire un prédécalage (preshifter) avant traitement dans l'UAL et un postdécalage (postshifter) sur le résultat;
• des liens série sur un, quatre ou huit bits, asynchrones, pour relier les processeurs;
• des tables trigonométriques pour les transformations de Fourier ou de Hartley et des constantes diverses en mémoire morte intégrée dans le circuit.

• la Multiplication-ACcumulation souvent nommée MAC. Elle consiste à
• lire deux opérandes;
• les multiplier;
• ajouter le produit au cumul précédent;
• faire tout cela en un cycle d'instruction;

• les élévations au carré et extractions de racines carrées;
• le calcul de l'inverse d'un nombre sans programmer une division;
• l'adressage avec autoincrémentation;
• l'adressage modulo N pour balayer des tableaux de données et «bit reverse» pour les transformations rapides (Fourier et autres);
• la gestion explicite des arrondis;
• des traitements 2D et la manipulation de nombres complexes.

• par les liens ci-dessus, les processeurs sont dits faiblement couplés (loosely coupled processors);
• par le bus de la machine hôte;
• par un bus spécialisé, les processeurs sont dits fortement couplés (tightly coupled processors).

Note : L'adressage dit «bit reverse» se pratique comme suit.
Soit un tableau de 8 éléments normalement numérotés 000, 001, 010, etc.
L'adressage bit-reverse consiste à émettre successivement les adresses
000, 100, 110, 001, etc. Les bits sont «retournés».

Exemple

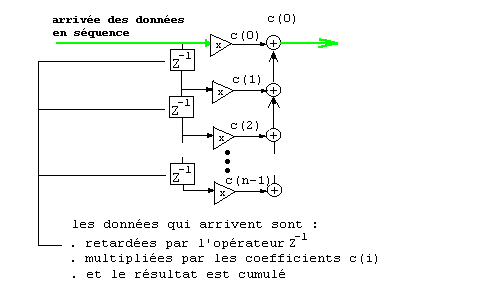

Le schéma de principe d'un filtre à réponse impulsionnelle finie illustre ces besoins de calcul particuliers :

L'équation de production du résultat Y[n] est

Y[n] = c(0)x[n] + c(1)x[n-1] + c(2)x[n-2] + c(3)x[n-3] +....+ c(n)x[0]

Les processeurs généraux et les DSP sont à la fois proches et éloignés.

• Ils sont proches, sinon par leur conception, au moins par un certain nombre de leurs fonctions. Par exemple les PowerPC ont une instruction de multiplication-accumulation. Les Pentium dits MMX et les AMD avec 3Dnow! (sic) font des opérations arithmétiques simultanées. Ceci est dû à la course à la puissance et à la demande de traitements multimédias. Ces traitements du son et de l'image ne sont pas vraiment différents de ceux que les DSP contiennent. Les DSP contiennent des pipelines, etc.
• Ils sont éloignés notamment par le fait que la technique RISC est particulièrement mal adaptée au traitement du signal où l'on a besoin d'instructions à deux opérandes.

La situation générale des DSP est aujourd'hui :

• un marché en forte croissance;
• une tendance à la spécialisation des modèles. Par exemple, le premier du marché, Texas Instruments propose deux gammes
• l'une à 16 bits, calculs en virgule fixe 1200-2400 MIPS, 25 à 180$ pour la téléphonie, les modems ADSL, les réseaux, les émetteurs de radio;
• l'autre à 32 bits en virgule flottante 600 MFLOPS - 1 GFLOPS, 20 à 150$ pour l'imagerie médicale, la reconnaissance de la parole, le graphisme 3D (prix de 1999 aux É.U.);
• et introduit le VLIW.

Les principales caractéristiques du microprocesseur M96002 sont les suivantes :

20 Mips, 60 MFlops, 50 ns de cycle instruction à 40 MHz;
instruction «do loop» cablée;
10 accumulateurs à 96 bits;
support IEEE 754 et flottant précision étendue (64 bits);
deux canaux d'accès DMA, interruptions vectorisées;
adressage données 4G mots de 32 bits, adressage programme 4G mots de 32 bits;
parallélisation des addition et soustraction dans l'unité flottante;
compatibilité avec le 56000;
génération d'adresses pour tampons circulaires (adresses modulo N) et bit reverse.

13.5.4. Texas 320C40

Ce processeur était présenté par Texas comme le plus puissant du marché en 1995. On le détaille plus que les autres.

Caractéristiques principales

Communications
.6 ports de communication asynchrones 8 bits bidirectionnels à l'alternat, 20Mo/s chacun prévus pour les liaisons directes;
.6 canaux DMA gérés par un coprocesseur pour les entrées et sorties et les opérations d'UAL, travaillent indépendamment de l'UC.

UC
.la conversion en virgule flottante à la norme IEEE en un cycle;
.un multiplieur sur flottants 40 bits et sur entiers 32 bits en un cycle;
.une UAL entiers flottants et opérations logiques;
.un registre à décalage 32 bits;
.32 registres primaires de 32 bits utilisables comme registres généraux ou particuliers par défaut;
.un registre d'extension pointeur des vecteurs d'interruption IVTP.

Un cache de 128*32bits en LRU.

Performances
Les valeurs qui suivent sont additionnées dans le cas le plus favorable, comme on l'a déjà vu pour le MIPS crête .


En un cycle,  on peut faire en UC	en MOPS	En un cycle,  le canal ADM peut faire	en MOPS	en communication	en Mo/s
2 accès aus données	50	1 transfert de 32 bits	25	1 port global à 100 Mo/s	100
1 multiplication flottante	25	1 M.A.J du registre d'adresse	25	1 port local à 100 Mo/s	100
1 opération flottante en UAL	25	1 M.A.J. du compteur de transfert	25	6 ports asychrones à 20 Mo/s	120
2 adressages de registres	50
1 comptage de boucle	25
1 branchement	25
TOTAL	200 MOPS		75 MOPS		320 Mo/s

Les totaux généraux sont donc bien de 275 MOPS et 320 Mo/s.

Notons deux bus externes pour les adresses et les données pour des mémoires éventuellement communes.

Mémoire et adressage
Adressage de 16 gigaoctets qui incluent les adresses de programmes, des ports des registres et des canaux.
La mémoire adressable est en partie spécialisée par mégaoctets :
Le premier est selon un paramètre soit une ROM soit est utilisable par le bus local.
Le second est réservé aux périphériques
Le troisième contient les deux blocs RAM
Le reste des deux premiers gigamots est utilisé par le bus local
Le second espace de 2 gigamots est utilisé par le bus global

Modes d'adressage
4 groupes :
adressage général
registre l'opérande est un registre du CPU
immédiat sur 16 bits
direct : adresse sur 32 bits
indirect 32 bits par registre auxiliaire

adressage à 3 opérandes
registre
indirect
immédiat

adressage parallèle
registre l'opérande est le contenu d'un registre de précision étendue indirect

adressage relatif
à un registre
au compteur ordinal valeur signée de 16 bits ou 24 bits de déplacement

Les instructions sont toutes sur 32 bits, la plupart s'exécutent en un cycle.

Interruptions
Externes :
nom adresse

IIOF0 IVTP+003H
IIOF1 4
IIOF2 5
IIOF3 6

Internes : NMI, IT du DMA et des ports de communication, etc.

Le coprocesseur a ses propres bus d'adresses et de données

ENFIN....

deux modules horloges identiques et indépendants constitués de :
1 compteur 32 bits
1 horloge interne ou externe
1 E/S utilisable comme sortie d'horloge ou comme entrée d'horloge ou comme E/S ordinaire
3 registres : contrôle global qui détermine le mode de fonctionnement, gère l'état et contrôle le port d'E/S
1 registre de période indique la fréquence
1 registre compteur contient la valeur courante.

13.5.4 Analog Device ADSP 21060

C'est un processeur récent dont les caractéristiques principales sont :
Il opère sur 32 bits en simple précision et 40 bits en précision étendue;
Ses formats sont comme partout ou presque aujourd'hui conformes aux normes IEEE;
Il accède simultanément à deux bancs de mémoire (dual-ported memory);
Il adresse 4 Gmots;
Il a quatre bus indépendants spécialisés : deux pour les données, un pour les instructions et un pour les interruptions. Analog Device utilise les appellations commerciales Super Harvard architecture ou SHARC pour le désigner;
Il a 4 Mbits de mémoire incorporée;
Ses 6 liens sont sur 4 bits;
Il a l'adressage spécialisé pour la TFR;
Il est donné pour 40 MIPS, une instruction toutes les 25 ns, 120 Mflops crête et 80 Mflops en régime permanent.
