Conservatoire national des arts et métiers
Architectures des systèmes informatiques
CHAPITRE 4
Plus grand svp ! Organisation et gestion de la mémoire
Année 2002-2003

4.0 PRÉSENTATION ET CONTENU

Ce chapitre traite de la gestion de la mémoire dite centrale ou principale des machines à un seul processeur.
Les caches ont été examinés dans le chapitre 3; les disques le seront dans le chapitre 6.
On trouvera successivement :

l'organisation des mémoires;
la pagination;
la segmentation;
la mémoire virtuelle;
un exemple détaillé de la gestion de la mémoire dans des microprocesseurs successifs.

4.1 ORGANISATION

On distinguera dans la suite :

• la structure élémentaire;
• une structure englobante;
• des techniques d'organisation et leurs moyens de gestion.

4.1.1 Mémoire électronique

Structure élémentaire

Les puces sont organisées en bits ou en mots :

• dans l'organisation par mots, cas général des mémoires mortes, la puce contient des mots;
• dans l'organisation par bits, cas général des mémoires RAM, la puce contient des bits.

• la mise en place de N puces (8, 16, 32 ou plus), et en sus ce qui est nécessaire si l'on installe un contrôle de validité;
• le câblage en parallèle de ces puces de telle sorte que la même adresse fournie à chacune provoque le mouvement du bit correspondant en entrée ou en sortie.

• Adressage concurrent (concurrent adress). À chaque banc est associé un registre de données, le registre d'adresse est commun à tous les bancs. En un seul cycle, la fourniture de l'adresse en vue d'une lecture provoque la lecture simultanée des bancs de mémoire qui envoient chacun leur mot correspondant dans un registre de taille suffisante pour les contenir tous. Ce sera au processus exploitant de lire et exploiter ces contenus. On lit et écrit ainsi N mots dans N bancs en un cycle. Ce procédé est utilisé par les processeurs spéciaux de gestion de tableaux.
• Adressage «simultané» (simultaneous adress). Chaque banc possède son registre d'adresse propre. Le choix entre les bancs est fait par des bits de poids fort de l'adresse complète. Il est alors possible de donner plusieurs adresses en un temps très court. Les bancs fourniront les contenus successivement sur le bus sans attente entre eux.

• Adressage en rafale (burst). Au prix d'une logique d'accès supplémentaire, la demande de lecture est faite sous la forme de l'adresse et du nombre d'octets ou de mots. Le contrôleur de la mémoire incrémente lui-même les adresses dans la limite de la borne fournie sans autre demande du processeur. Les extractions sont accélérées par l'économie de présentation des adresses autre que la première sur le bus.

Les mémoires externes ont pour unité d'accès physique le cylindre et la tête de lecture et écriture, soit une capacité élémentaire considérablement plus grande que l'octet. Le motif en est simple : il n'existe pas de moyen de repérer matériellement (comme par un adressage) des octets ou des mots sur une piste. Ceci n'a pas toujours été vrai, il a existé des disquettes sectorisées par trous avec 10 secteurs par piste.

La première solution consisterait à considérer une piste comme une unité élémentaire. Les tampons ou caches à la fois du contrôleur et dans la mémoire centrale sont réalisables à cette taille aujourd'hui. Ce n'était pas le cas il y a quelques années encore, à cause du prix de la mémoire. De plus cette organisation rend inutilisable la totalité d'une piste pour une seule erreur détectée.

Il est donc d'usage de faire un découpage logique de la piste en «secteurs». Il faut alors accompagner l'information d'un repérage. Une organisation en secteurs égaux à des mots nécessiterait des repères plus longs que le mot lui-même, la consommation d'espace serait jugée insupportable. Il y a donc nécessité de découper la piste en unités de taille intermédiaire. La taille utilisée pour un secteur est alors un compromis entre trois valeurs :

• la taille du secteur;
• la taille de son repère, nommé en-tête;
• la taille du tampon en mémoire centrale qui le recevra.

• entrelacement, les secteurs logiques successifs sont physiquement disjoints pour que la lecture et l'écriture, techniquement possible en un tour du support, corresponde au débit maximum de données;
• accès avec tampons, en un ou plusieurs tours du support, tous les secteurs sous une même tête sont lus et stockés en dans une mémoire tampon ou cache.

4.1.3. Gestion des mémoires

Nous considérons dans ce paragraphe la mémoire totale répartie en mémoire centrale et supports périphériques ou externes; le cas de l'antémémoire ou mémoire cache a déjà été vu.

La capacité d'adressage de la mémoire est déterminée par la longueur des quelques registres susceptibles de contenir les adresses. Mais il est toujours moins coûteux d'ajouter un bit à chacun que de doubler l'espace physique de mémoire centrale (compte tenu également du faible coût et de l'amovibilité des supports externes).

Pour être exécuté un programme doit résider en mémoire centrale, au moins pour la partie en cause à chaque instant. Comme la taille des programmes et des données associées n'a pas de limite assignable, on voudra toujours y exécuter des programmes qui n'y tiennent pas en totalité.

Perspective historique

Les tailles actuelles de mémoire sont impressionnantes si l'on se souvient que le grand calculateur scientifique IBM650 des années 50 avait 2000 mots de mémoire et que le DEC PDP8 avait un système en temps partagé dans une mémoire de 16 kmots. Le premier mini-ordinateur installé au CNAM, un Modular One acheté en 1971 eut 16 puis 24 kmots de 16 bits. Il fonctionnait en multiprogrammation interactive avec huit consoles télétypes pour les utilisateurs.

En ces temps, il était de la responsabilité de l'utilisateur d'écrire ses programmes de telle sorte qu'ils s'exécutent dans la mémoire disponible. Celle-ci était bien sûr toujours trop petite. Le programmeur utilisait la seule technique alors possible, dite du recouvrement (overlay). Pour cela il rédigeait son programme par morceaux autosuffisants qu'il faisait se succéder en mémoire pour exécution. L'idée est apparue en 1961 à l'université de Manchester que ces recouvrements pourraient être décidés par le système d'exploitation et non plus laissés à l'initiative du programmeur. De là est née ce que l'on nomme aujourd'hui la gestion de mémoire virtuelle.

Situation actuelle

Il est devenu habituel parce qu'économiquement rentable, de loger en mémoire plusieurs tâches ou programmes dans des modes de fonctionnement divers: multiprogrammation, multitâche ou multi-utilisateur. Chacune de ces tâches est exécutée tour à tour selon des règles d'alternance multiples. Dans ces conditions, l'adresse où sera logé un programme lors de son exécution n'est pas fixée.

Des tâches ou des données peuvent être d'usage commun, comme le sont notamment des parties du système d'exploitation, il faut donc régler les formes de coopération entre tâches et les questions de synchronisation qui en découlent.

Le même espace total de mémoire centrale se trouve ainsi partagé entre :

.des parties du système d'exploitation;
.des tâches et des données relatives à chacune d'elles;
.des processus utilisateurs complets ou partiels;

en sorte que l'on est contraint de gérer son allocation par morceaux, d'installer des protections réciproques et d'autoriser ou interdire explicitement les interactions entre les tâches ou les données.

Les méthodes les plus simples de gestion de la mémoire ont trait aux programmes eux-mêmes sous les formes d'éditions de liens après compilation et de chargement en mémoire pour exécution. Il s'agit principalement ici des translations d'adresses fixes ou dynamiques. C'est là qu'apparaît pour la première fois la distinction entre adresse logique et adresse physique.

4.1.4 Quelques problèmes à résoudre

Cette liste n'est pas exhaustive, elle contient des énoncés, spécifiques ou non, des questions évoquées ci-dessus :

• allocation de l'espace de mémoire centrale à une tâche et pourquoi pas aux différentes composantes d'une même tâche en présence d'autres tâches;
• protection réciproque de ces tâches en termes d'autorisations et interdictions d'accès à des sous ensembles de la mémoire;
• fourniture d'espaces communs tels que ceux des bibliothèques de sous-programmes;
• découpage d'une tâche en morceaux de taille compatible avec l'espace disponible en mémoire centrale;
• translation des adresses de référence à la mémoire d'un programme lors de son implantation partielle ou totale en mémoire centrale à une adresse connue au chargement seulement.

UNE ADRESSE PHYSIQUE est TOUJOURS une adresse de la mémoire câblée. Pour un item, c'est le numéro de la position à laquelle il se trouve, dans un banc de mémoire nécessairement présent, cette adresse apparaît sur le bus, elle est décodée lors des accès en lecture ou écriture dans le banc de mémoire. C'est donc l'adresse qui figure dans le registre d'adresse, dernier étage de l'unité de gestion de la mémoire qui alimente le bus. L'expression MÉMOIRE RÉELLE est réservée à la mémoire centrale effectivement installée, hors caches.

L'ADRESSE LINÉAIRE est une adresse qui fait référence à la capacité d'adressage du processeur, indépendamment de la mémoire centrale effectivement installée. Par exemple, si le registre d'adresse a 32 bits, l'adresse linéaire va de 0 à 4 Go, si 32 Mo sont implantés à partit de 0, l'adresse physique est limitée à 32 Mo. Il lui correspond une mémoire potentiellement adressable, câblée ou non câblée.

L'ADRESSE LOGIQUE est celle d'un item repéré par rapport au début du programme ou d'une zone de données. On donne au premier item l'adresse conventionnelle 0. Cette adresse logique est également celle qui est manipulée par l'unité centrale en tant qu'argument fourni par le programme. L'espace d'adressage ou espace des adresses logiques est l'ensemble des adresses logiques construites par l'exécution d'un programme. Réciproquement l'ensemble des adresses obtenues après conversion dans le registre d'adresse de mémoire est l'espace des adresses physiques.

L'expression MÉMOIRE VIRTUELLE a pour première acception (on verra l'autre plus loin) la mémoire adressable, celle qui correspond aux adresses linéaires. C'est la mémoire qui pourrait être atteinte, eu égard à la capacité physique de la machine. C'est la capacité induite par le registre d'adresses de mémoire. Le bus d'adresse peut être plus court. Cette mémoire virtuelle est celle qui correspond à la capacité d'adressage du processeur.

Si les adresses ont 20 bits, la mémoire virtuelle est de 1 Méga,
Si les adresses ont 32 bits, la mémoire virtuelle est de 4 Giga.

Si des dispositifs supplémentaires de concaténation de parties d'adresses sont installés, il s'agit de la capacité totale atteignable en théorie, par exemple 64 Téraoctets pour un Motorola 68020 ou un Intel 386.

L'ADRESSE VIRTUELLE existe si un dispositif de gestion de la mémoire virtuelle est installé. Sauf restrictions imposées par ce dispositif les adresses virtuelles sont les adresses linéaires du processeur. Pour un item, c'est sa position en mémoire virtuelle. Souvent, c'est celle d'un item de programme relatif à la mémoire virtuelle.

LA TRANSLATION DES ADRESSES

Lors du chargement du programme en mémoire centrale deux situations peuvent se présenter.

• Le programme ne contient que des adresses physiques et son adresse de début est la même que celle où son premier mot est implanté. Le programme est alors directement exécutable si bien sur son emplacement est libre.

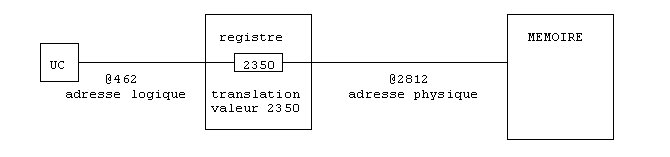

• Si ce n'est pas le cas, il faut faire une TRANSLATION des adresses logiques en adresses physiques. Cette translation peut être faite en une fois lors du chargement du programme si celui-ci tient entier dans la mémoire qui lui est allouée, sinon elle le sera à chaque accès à la mémoire.

NOTE : Des programmes à adresses absolues peuvent néanmoins exister, comme les tâches de chargement initial, exécutées alors que la mémoire est encore vide. Il peut y avoir des données à adresses fixes comme la table des interruptions.

Les programmes à adresses logiques sont le cas le plus fréquent puisque moyennant la valeur de translation logique à physique, les translations seront faisables.Caractéristiques usuelles typiques des niveaux de mémoire.

NIVEAU	1	2	3	4
TYPE TAILLE TEMPS D'ACCÈS (ns) BANDE PASSANTE (Mo/s) PILOTE	REGISTRES < 1Ko 10 800 compilateur	CACHE <100 Ko 20 200 matériel	MÉMOIRE <1 Go 100 100 matériel + système	DISQUE >1 Go 10000000 10 système

La transformation des adresses est faite dans l'unité de gestion ad'hoc pour transformer les adresses virtuelles en adresses physiques.


4.1.6 Les moyens

La gestion de la mémoire et même la gestion des mémoires est une FONCTION GLOBALE de l'ensemble formé par :

• le matériel support de mémoire mis en place;
• les moyens architecturaux, câblés ou micro programmés;
• les moyens logiciels relevant du système d'exploitation actif;
• de moyens additionnels existant parfois sous la forme de programmes dits utilitaires.

Il n'est pas simple de faire la part de chacun de ces moyens et d'isoler ce qui relève de la notion d'architecture. Ce qui suit empiétera ou débordera nécessairement sur des domaines voisins.

NOTE : Nous nous intéressons aux moyens architecturaux, à l'exclusion des moyens purement logiciels spécifiques des systèmes d'exploitation. Nous n'examinons pas les questions relatives à la multiprogrammation par exemple. Toutefois la limite entre moyens logiciels et moyens architecturaux n'est pas figée. Selon les processeurs, une même méthode utilisera plus ou moins de chacun. Ces moyens doivent être propres à résoudre les problèmes posés ci-dessus.

LA SUCCESSION DES MOYENS ET MATÉRIELS ASSOCIES

• Situation initiale. La machine n'a aucun matériel spécifique. Un seul utilisateur avec un seul programme est possible puisque deux programmes seraient sans protection réciproque. L'exécution est la plus rapide pourvu que la translation des adresses ait été faite au chargement. Les microprocesseurs à 8 bits et leurs systèmes comme CPM80 fonctionnaient ainsi.
• Séparation avec un seul registre. Un registre unique est utilisé à chaque calcul d'adresse. Il contient une adresse limite qui sépare l'espace de mémoire en deux parties. Chaque adresse calculée du processus utilisateur est comparée au contenu du registre. Si elle est du bon côté, le processus continue, sinon il est arrêté. La comparaison, même câblée, prend du temps.
• Registre de base. La solution précédente de protection entre une zone de l'utilisateur et une zone du système aboutit à une consommation de temps. Autant l'utiliser pour faire au vol la translation des adresses. Chaque adresse calculée est ajoutée au contenu du registre de base. Des exceptions doivent être gérées, notamment l'adressage relatif au compteur ordinal.
• Séparation avec deux registres ou un registre de base et un registre de séparation. Les techniques précédentes n'autorisaient les protections qu'entre un processus et le système d'exploitation. Au prix d'une comparaison supplémentaire nécessitant un deuxième registre on peut limiter la capacité d'adressage du processus en adresses hautes et en adresses basses. Le deuxième registre contient soit la deuxième limite du processus, soit la taille autorisée, ce qui est plus opportun. Les deux comparaisons comme l'addition au registre de base peuvent être faites simultanément. La voie de la multiprogrammation est ouverte.

• La pagination est un découpage de l'espace physique de la mémoire virtuelle et de la mémoire réelle qu'elle contient, induite par la capacité d'adressage, indépendamment de la mémoire effectivement câblée. Elle est issue de l'imagination d'un groupe d'universitaires de Manchester lors de la conception de l'Atlas de Ferranti en 1960-61. Leur idée directrice était de séparer les deux notions d'espace d'adressage et d'emplacement en mémoire. À ce titre, la pagination est une structure de support de troisième niveau (cf. annexe asi1801). Les correspondants sont : le bloc dans un cache, le secteur ou le granule sur un disque, la trame sur un réseau.
• La segmentation est un découpage des tâches ou programmes, elle est issue des travaux relatifs au système d'exploitation MULTICS

dans les années 1964-65. ATTENTION : la segmentation peut induire elle aussi une mémoire virtuelle. Ce point sera examiné plus loin. À ce titre, la segmentation est une structure de contenu de troisième niveau (cf. annexe asi0012). Le correspondant est le fichier sur disque, le message ou le fichier transmis sur un réseau.

La PAGINATION découpe la mémoire qui est un CONTENANT. La SEGMENTATION découpe les programmes qui sont un CONTENU.
